貝雷橋知識回顧

發布時間:2021-08-27 14:40:08人氣:2502

       貝雷橋,一般又稱為裝配式鋼橋,是世界上廣泛應用的一種鋼桁架橋。它具有結構簡單,運輸方便,構件少,重量輕,成本低、施工快、易拆卸、可重復使用、承載能力大,結構剛性大,疲勞壽命長等特點。它能根據實際需要的不同跨徑組成各種類型和各種用途的臨時橋,應急橋和固定橋。

最初的貝雷軍橋是由英國工程師在1938年二次世界大戰初期設計的。在二戰期間,這種軍用鋼橋被大量使用。戰后,許多國家把貝雷鋼橋經過一些改進后轉為民用。如今,貝雷鋼橋在交通建設,抗洪搶險中起到不可替代的作用。
在中國,裝配式鋼橋得到了很大發展,并于1965年定型生產?,F(xiàn)在貝雷橋除了作為戰備鋼橋外,已經廣泛應用于搶險救災、交通工程、市政水利工程、危橋加固等方面。比如2008年5.12地震期間,就有大量的貝雷橋用于搶險救災,貝雷橋?qū)拐鹁葹?zāi)物資前運、傷員后送及群眾撤離起到了較為關鍵作用。

我國采用16Mn鋼材設計并定名為裝配式公路鋼橋,一套器材可架設9、12、15……60、63米跨徑的單行道橋梁,通過汽車10級、汽車15級、汽車20級、履帶50、掛車80的荷載。這種橋梁構件也大量用作施工支架或塔架。由于使用中常常出現大跨度的問題(超過63米),以及雙車道大跨度問題,專家們又研究推出了450型,可以達到91米的單跨跨度。





1  裝配式公路鋼橋的性能與特點

裝配式公路鋼橋?yàn)橹写┫鲁惺借旒軜?。主桁由桁架用銷子連接而成。其構件輕巧簡單、互換性好、拆裝方便、架設速度較快、適應性強;主要用于架設單跨臨時性橋梁,保障履帶式荷載500千牛、輪胎式荷載300千牛(軸壓力130千牛)以下的各種車輛通過江河、斷橋、溝谷等障礙。橋梁跨徑為3米的倍數,車行道寬度3.7米。





2  裝配式公路鋼橋的結構簡介

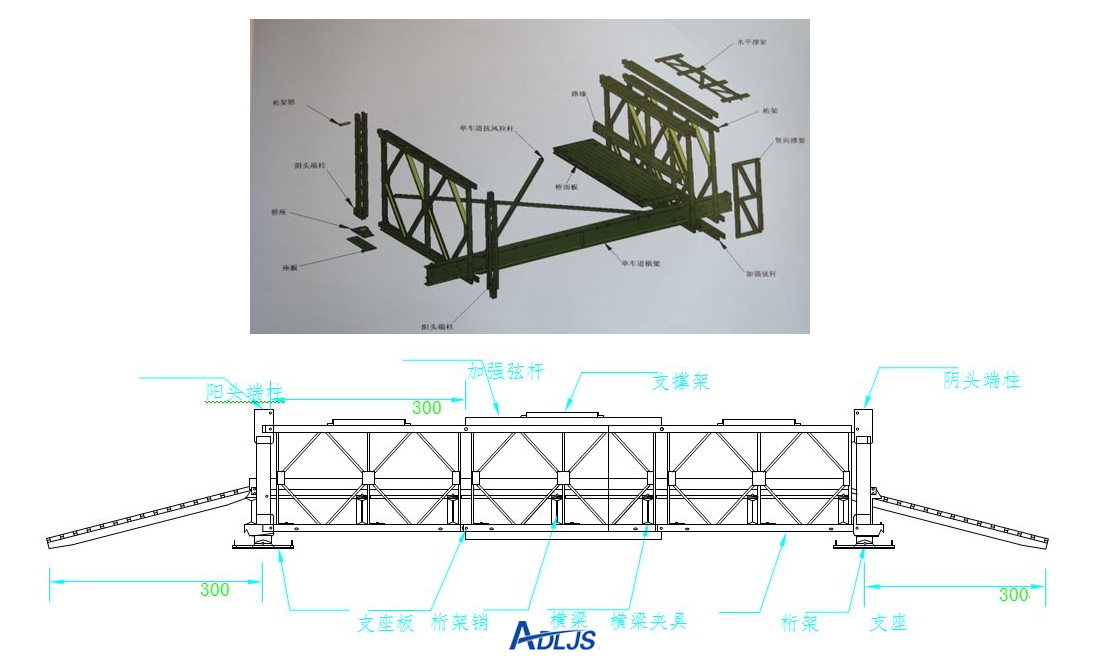

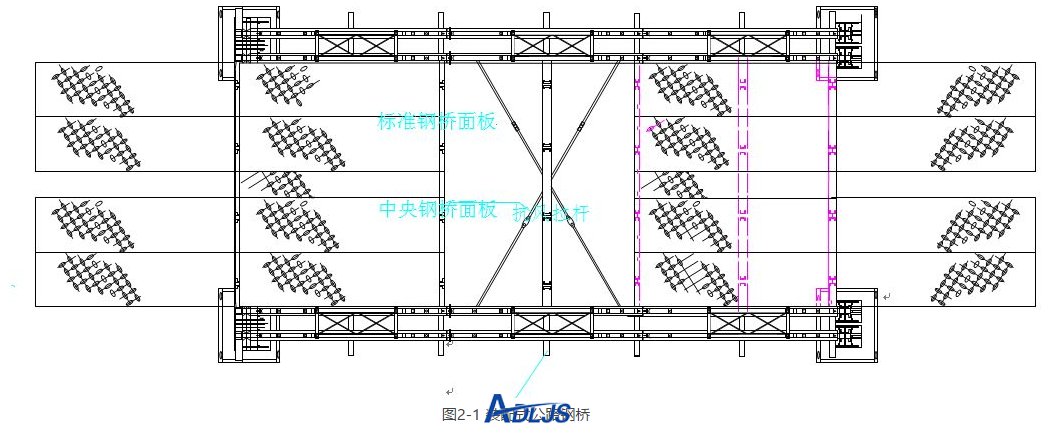

裝配式公路鋼橋由主體結構、連接系、橋面系、橋頭系4大部分組成(圖2-1)。

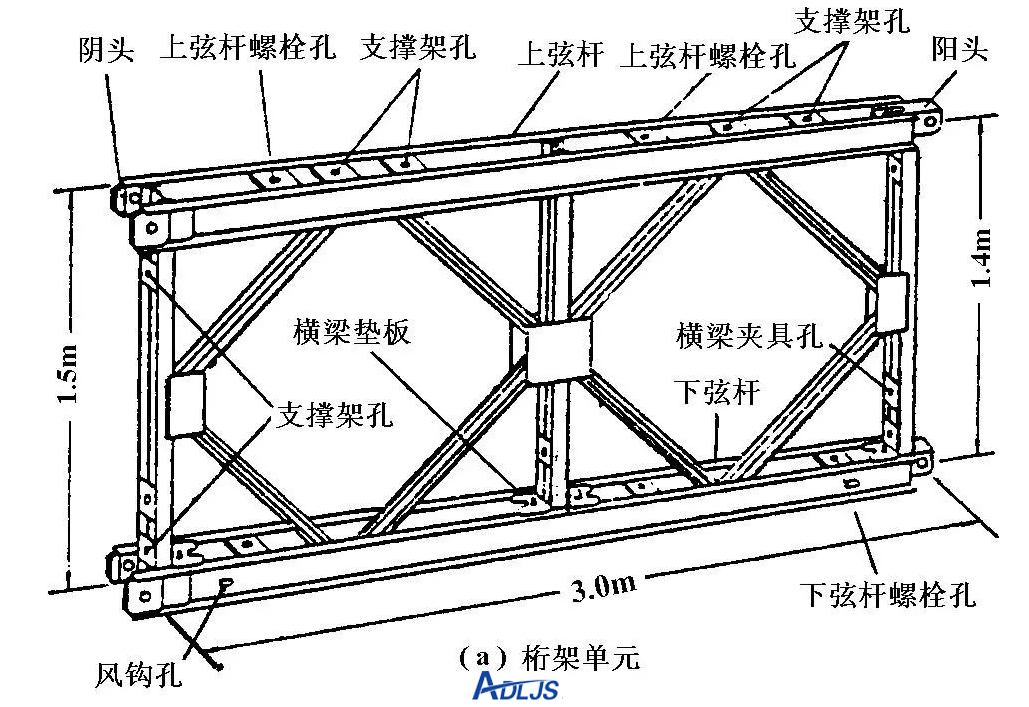

主體結構由每節3米長的桁架用銷子連接而成(圖2-2),位于車行道的兩側,桁架間用橫梁相連,每節桁架設置兩根橫梁;橫梁上鋪橋面,橋梁兩端設有端柱。主桁通過端柱支承于橋座(支座)和支座板上,橋梁與路堤可用引橋連接。全橋設有許多連接系構件如斜撐、抗風拉桿、支撐架、聯板等,使橋梁形成穩定的空間結構。


主體結構由桁架單元、桁架銷子、加強弦桿、桁架螺栓、弦桿螺栓等構成,1).桁架(貝雷片)和桁架銷子(貝雷銷)

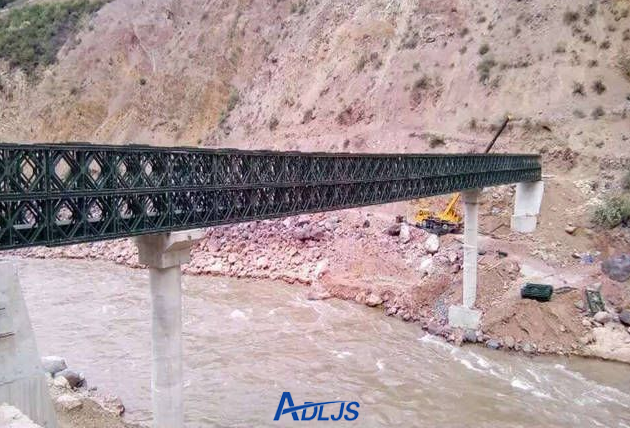

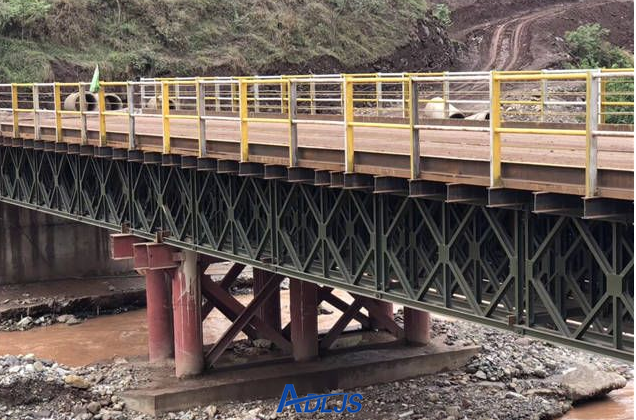

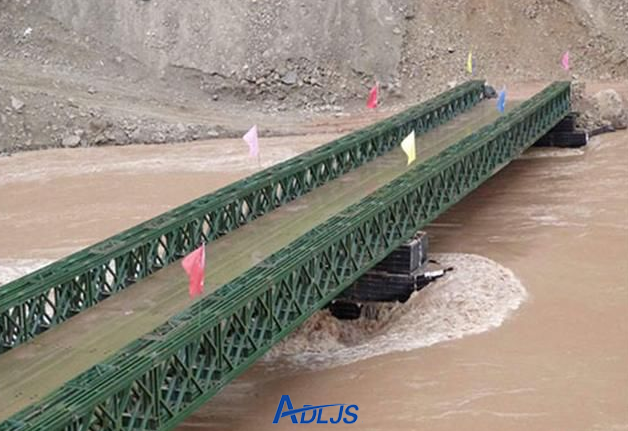

實際使用案例:
